BEACON MACHINE EPS117: Базовый настольный стенд для проверки распыла, налива и гидроплотности форсунок Common Rail

Описание и назначение диагностического терминала EPS117

При открытии нового дизельного сервисного центра критически важно грамотно распределить стартовые инвестиции без ущерба для точности дефектовки. Базовый прибор проверки впрыска BEACON MACHINE EPS117 предлагает лаконичный, надежный и максимально экономичный подход к оценке состояния современных компонентов топливоподачи. Перед тем как переходить на сложные автоматизированные калибровочные центры высокой производительности, понимание базовых параметров нагнетания давления и гидродинамики открытия сопла распылителя является ключевым шагом для формирования правильного рабочего процесса в любой начинающей мастерской.

Освобожденный от лишней эксплуатационной сложности, этот доступный настольный анализатор впрыска фокусируется исключительно на базовых диагностических операциях. Мастер-топливщик может наглядно наблюдать за равномерностью конуса факела распыления и точно замерять статический и динамический слив в обратку через интуитивно понятную двухколбовую мензурочную систему, управляемую через стандартный интерфейс встроенного ПК. При необходимости параллельного обслуживания классических механических ТНВД интеграция со стендом типа традиционного симулятора настройки рядных и распределительных насосов обеспечит полную универсальность цеха без перегрузки основного рабочего места.

Несмотря на компактные габариты установки, стабильность и достоверность заключения «годен / не годен» напрямую зависят от чистоты тестовой жидкости. Использование этого мобильного прибора для локализации дефектов распылителей гарантирует быстрое время обслуживания клиентов. Наш технический обзор о влиянии микроскопических загрязнений в топливных рампах высокого давления наглядно показывает, как частицы механического износа искажают показания даже при первичном визуальном экспресс-тесте.

Стенд BEACON MACHINE EPS117 ориентирован на базовую проверку электромагнитных и пьезоэлектрических инжекторов Bosch CRI / CRIN, Delphi DFI, Denso и Continental VDO (каталожные номера 0445110293, 0445110376, 0445110059, 28231014, EJBR04501D, 095000-5800, A2C59517051). Оборудование применяется при диагностике дизелей Cummins ISF 2.8, Iveco / Fiat 2.3 JTD (F1A), ЗМЗ-51432, SsangYong D20DT и Renault 1.5 dCi легкого коммерческого транспорта ГАЗель NEXT / Бизнес, УАЗ Патриот, Fiat Ducato, Peugeot Boxer, Renault Duster. Стенд позволяет быстро выявить гидродинамические дефекты: потерю герметичности запорного конуса иглы, каплеобразование на конце сопла, разрушение факела распыла (струйный впрыск), критический слив солярки в обратную магистраль, затрудненный пуск мотора, детонационный звон и повышенную дымность выхлопных газов.

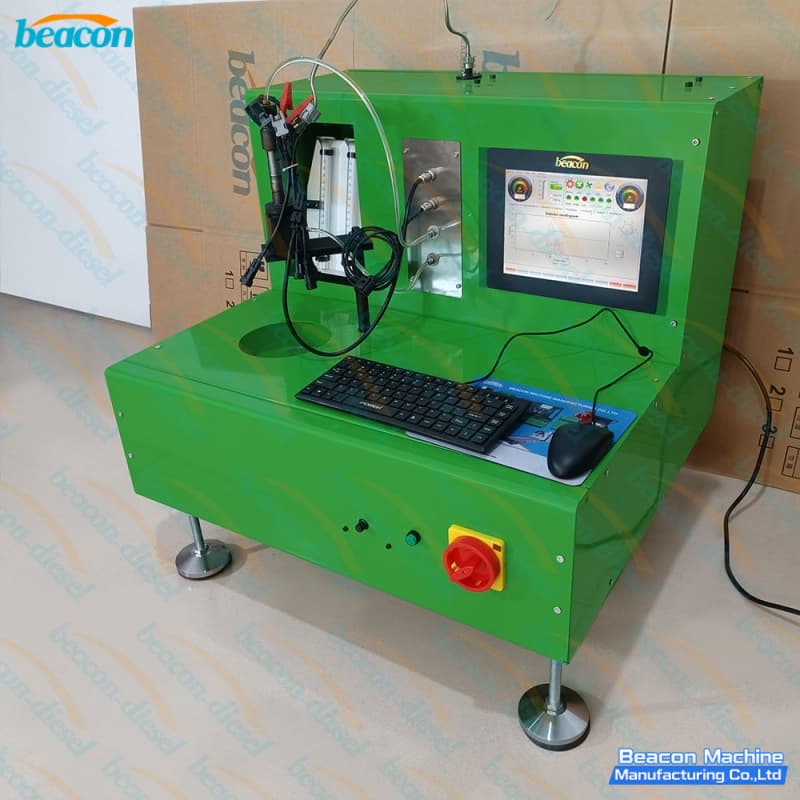

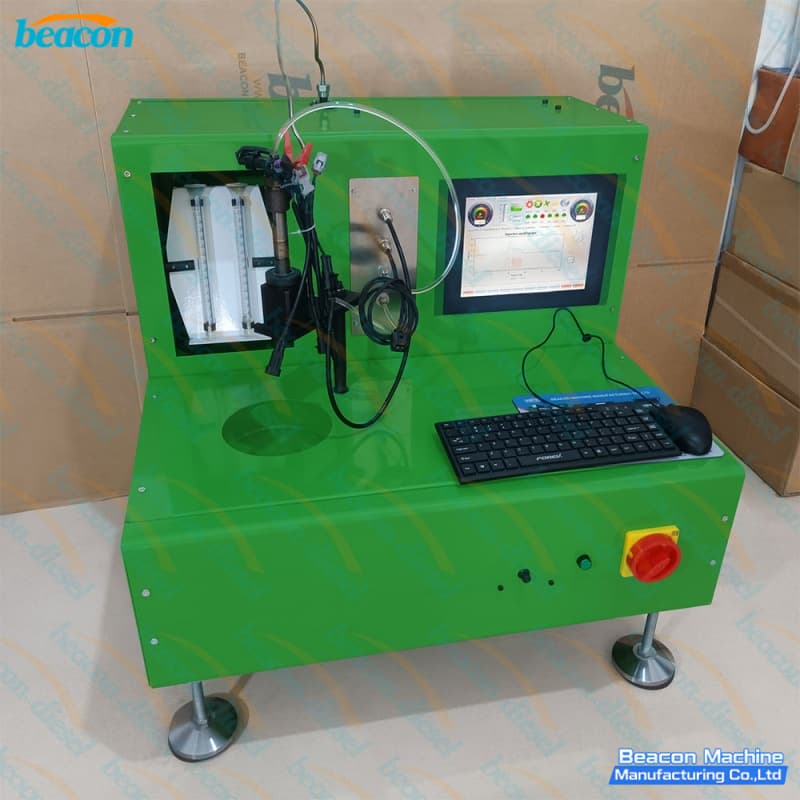

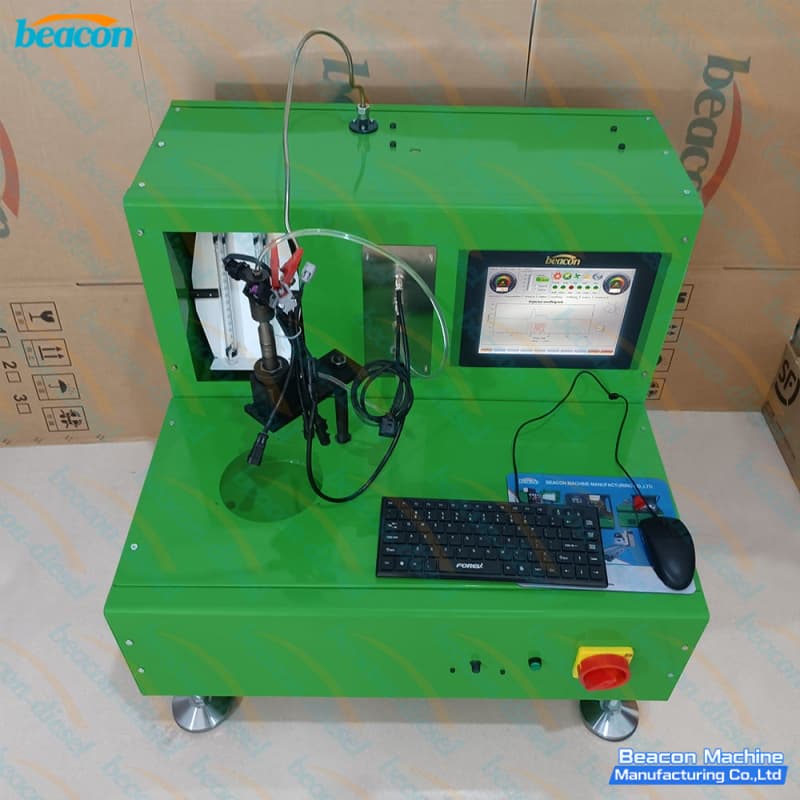

Фотогалерея настольного стенда EPS117

Технические и сервисные преимущества стенда BEACON MACHINE EPS117

• • Идеальное бюджетное решение для быстрого старта:            Станок обеспечивает минимальные первоначальные вложения при открытии топливного поста. При этом он полностью выполняет ключевые функции профессиональной дефектовки инжекторов Bosch, Delphi и Denso, позволяя окупить оборудование в кратчайшие сроки.

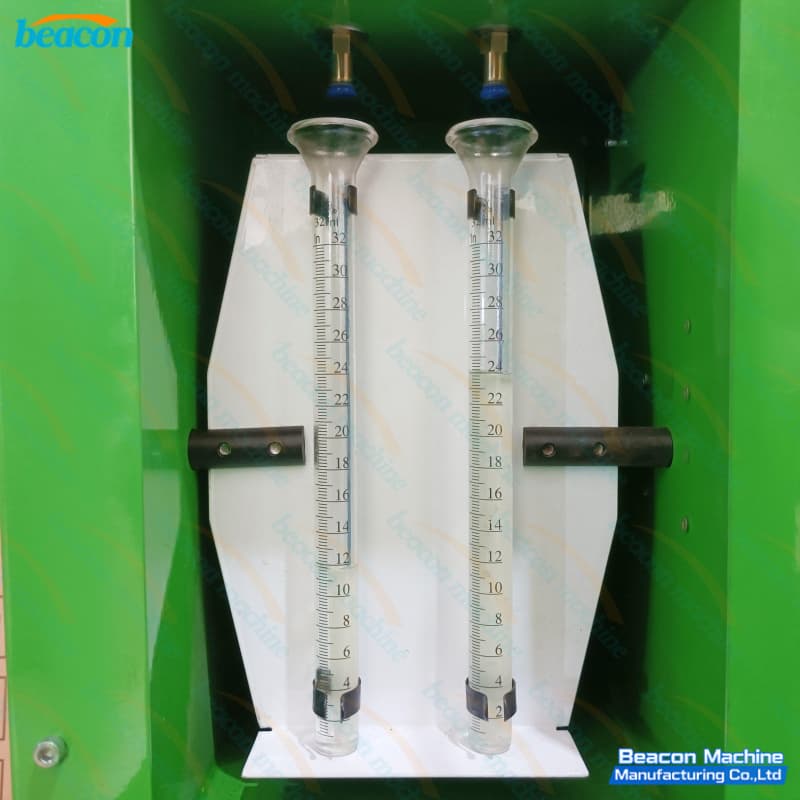

• • Наглядная двухколбовая мензурочная система (налив + обратка):            Стеклянные калиброванные цилиндры позволяют мастеру и клиенту визуально оценить объем впрыска и величину гидрослива в обратную магистраль, выявляя сильный износ мультипликатора форсунок Bosch 0445110293 и Delphi 28231014 без необходимости сложной расшифровки графиков.

• • Прозрачная подсвечиваемая камера контроля формы распыла:            Специальная защитная колба позволяет в деталях исследовать геометрию факела впрыска, своевременно обнаруживая засорение или закоксовку отдельных сопловых отверстий распылителя, струйный пролив солярки и подтекание запорной иглы.

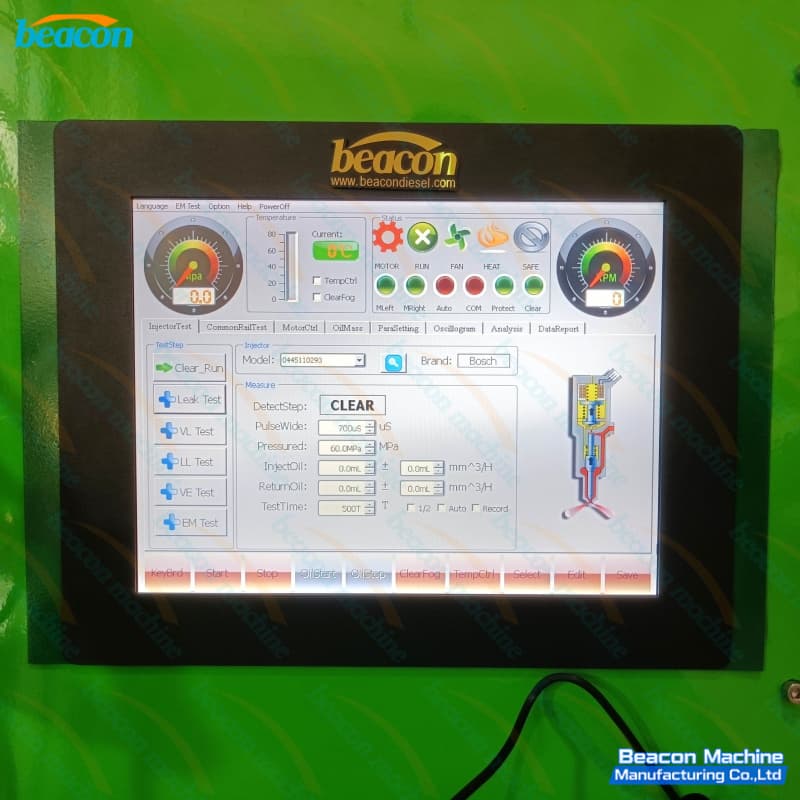

• • Встроенный компьютер с заводской базой тест-планов:            Стенд управляется интегрированным ПК с цветным экраном и предустановленной базой данных контрольных параметров для сотен популярных моделей форсунок, упрощая работу оператора и ускоряя процесс вынесения вердикта.

• • Компактность и питание от стандартной розетки 220 В:            Благодаря небольшому весу и настольной компоновке стенд легко размещается на любом слесарном верстаке и подключается к обычной однофазной бытовой электросети без модернизации проводки цеха.
